一、主要用途

    邊坡合成孔徑雷達監測預警系統（簡稱“邊坡雷達”）是基于地基合成孔徑雷達差分干涉測量技術的邊坡位移遙感監測系統，能夠?qū)β短斓V邊坡、排土場邊坡、尾礦庫壩坡、水電庫岸和壩體邊坡、山體滑坡、大型建構筑物的變形、沉降等實施大范圍連續監測，可廣泛用于重要工程安全保障、健康評估和應急搶險，對各種坍塌災害進行預警預報。

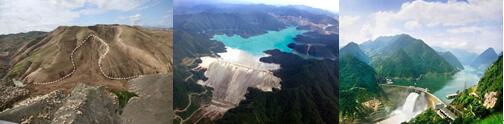

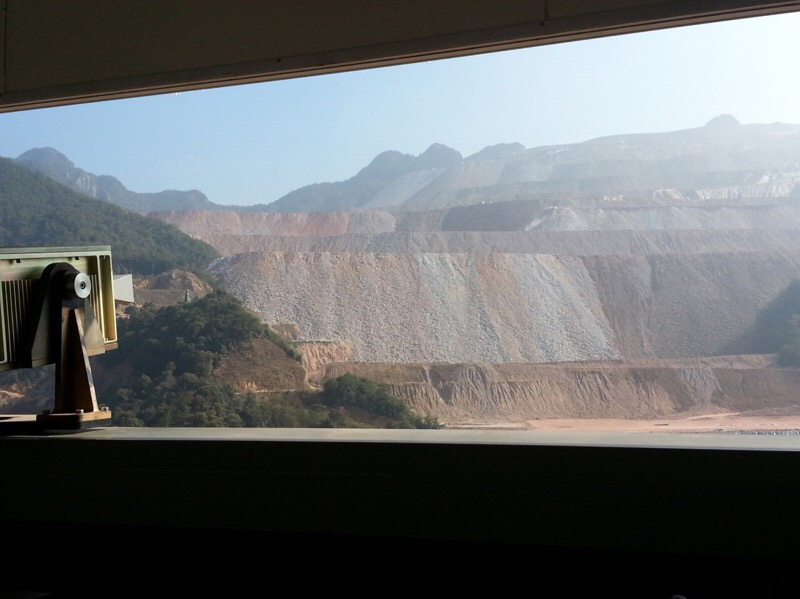

露天礦山排土場邊坡監測



山體滑坡尾礦庫壩坡水壩和庫岸邊坡

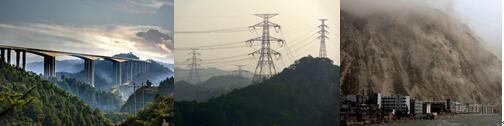

高跨橋梁高壓電線塔地震/滑坡救援

基本原理

    邊坡雷達的基本原理是基于地基合成孔徑雷達差分干涉測量技術。通過地基合成孔徑雷達技術，在距離向利用脈沖壓縮實現高分辨率，在方位向通過波束銳化實現高分辨率，從而獲取觀測區域的二維高分辨率圖像；通過差分干涉測量技術，把同一目標區域，不同時間獲取的序列二維高分辨率圖像結合起來，利用圖像中各像素點的相位差反演獲得被測區域的高精度形變信息。再利用網絡遠程控制系統實現自動監測，當邊坡變形量和變形速率達到預警級別時，提前發出災害預警。

系統組成

系統硬件：雷達收發與天線、直線軌道、控制與配電箱



系統軟件：控制與數據采集軟件和形變監測預警軟件

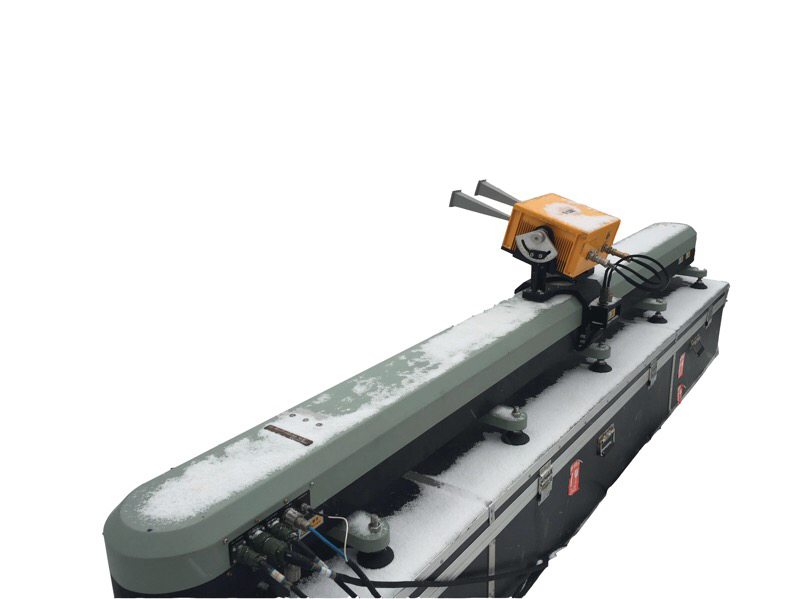

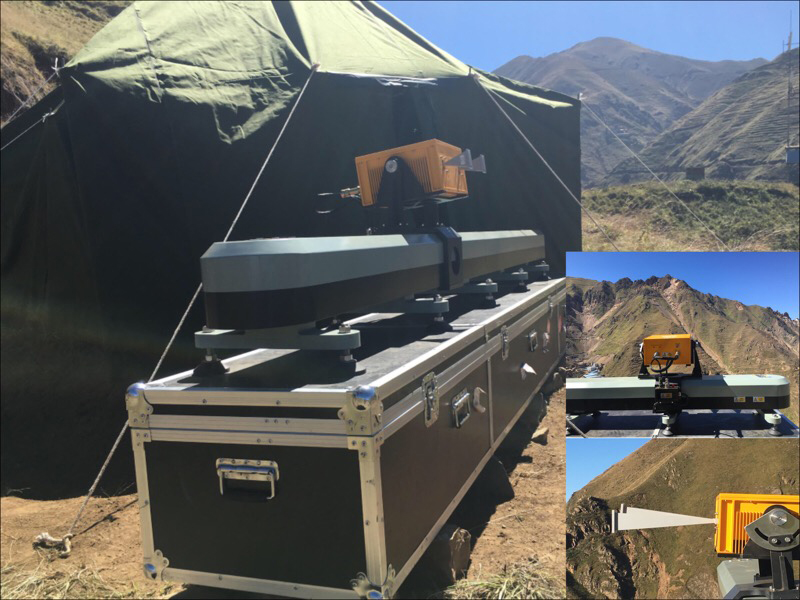

邊坡雷達系統外觀



系統控制與數據采集軟件界面

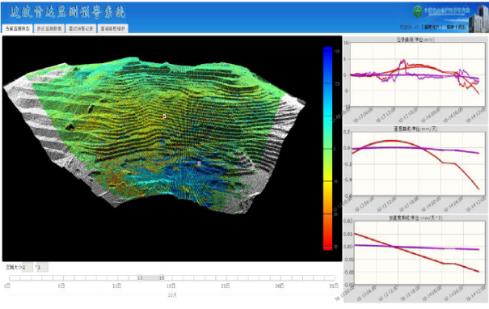

變形監測預警軟件界面

工作頻段：Ku波段

監測范圍：60°×20°

監測精度：亞毫米級

距離向分辨率：0.3m

方位向分辨率：4mrad

最遠監測距離：5km

圖像獲取周期：1-10min

防護等級：IP65

供電電源：220V/50Hz

工作溫度：-30℃～50℃

功能特點

--遠距離遙感監測：無需人員進入被測區域安裝合作目標

--全天時監測：連續24小時實時監測

--全天候監測：在幾乎所有天氣（如雨、雪、霧、塵、風等）條件下都能正常工作

--無人值守：配合自主研發的監測預警軟件，系統具備分析危險區域并自動報警的能力，無需專人現場值守監測

--三維圖形實時更新顯示、互聯網遠程訪問

--數據自動處理、自動生成報表、短信預警平臺

--安裝便捷



        設備運輸和安裝簡單方便，操作自動化程度高，控制和處理軟件功能強大，適合野外工作
