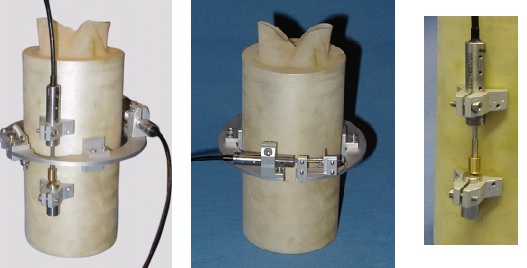

局部位移傳感器
發布者：admin 發布時間：2020-06-15 00:34
常規三軸試驗，由于試樣兩端與試驗設備底板間的接觸，會產生表面摩擦，使得試樣側向被約束，縱向也同樣如此。因此，試樣產生不規則變形，體現為軸向和徑向位移變化從兩端的零到中部的最大值。
通常高徑比為2的三軸試樣端部受約束，而中間三分之一基本上不受約束，所以要獲得真實的變形模量，測得中間局部的徑向和軸向變形是非常必要的。
技術參數
- 量程 +/- 2.5mm or +/-5.0mm
- 采用 16位 數據采集器分辨率: +/- 2.5mm = <0.1μm, +/- 5.0mm = <0.2μm
- 精度=0.1% FRO
- 測徑器重量, 70mm徑器= 74g
- 軸向裝置重量 (1 套) = 26g
- 傳感器重量 (1 套完整的LVDT ) = 20g
