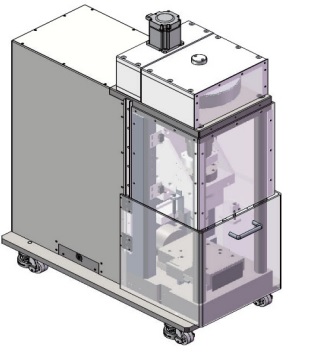

伺服電機控制動單剪系統(EMDSS)
發布者：admin 發布時間：2020-06-14 23:59
伺服電機控制的動態循環單剪系統是一套用于進行動單剪試驗的設備，該設備能夠進行從小應變0.005%到大應變10%剪切應變幅度的動態循環試驗。同時也能進行直剪實驗。
該系統軸向和剪切向線性導軌采用超剛性交叉滾子軸承，200mm軸承長度不僅提供了穩定性，同時確保了剪切過程中頂蓋的旋轉范圍最小，從而使測試成為簡單的剪切而不是旋轉運動。
可選參數
位移量程：
10mm，20mm
力量程：
1kN,2kN,5kN
試樣尺寸:
直徑50mm,70mm
主要特性
動態加載波形可以為正弦波、方波、三角波或用戶自定義波；
作動器可獨立控制，配備作動器獨立控制軟件；
電機控制精度：0.3微米，最大速度2.5mm/s；
力傳感器精度為滿量程的0.1%；
圓柱試樣裝于聚四氟乙烯涂層的低摩擦爹環內，可以保證恒定的橫截面積；
精度高：伺服電機作動器可以在5Hz下進行±1mm的試驗；
采用剪切力傳感器，試樣剪切何在測量更加真實；
可進行的試驗：動單剪、直接剪切、應力應變下的循環加載、K0試驗，固結試驗、蠕變試驗、用戶自定義波形加載等。
