界面剪切試驗系統 (IST)
發布者：admin 發布時間：2020-06-15 00:02
系統介紹

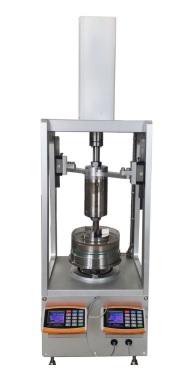

界面剪切試驗系統（IST）用于土樣和頂帽之間的界面剪切試驗。用戶可以使用不同粗糙度的頂帽界面來模擬不同的現場工況。設備包含一個軸向荷載系統和一個扭轉荷載系統，內置復合傳感器可測量軸向荷載和加載在試樣上的扭矩，軸向部分通過設備頂部的不僅電機進行驅動，通過傳感器反饋進行扭矩閉環控制。用戶可根據試驗需求進行軸向及扭轉的控制。
技術參數
荷載量程
軸向力：10 kN 扭矩：200Nm
位移量程
±2.5mm，±5mm
試樣尺寸:
38mm,其它尺寸可定制
主要特性
- 用于不同界面之間的摩擦研究，例如土與土工膜，管道底部接觸面和天然材料的界面摩擦；
- 分辨率：荷載1N，位移1微米，角位移：0.0001度，扭距0.2Nm；
- 最大速度： 旋轉/125°/分鐘,軸向100mm/分鐘；
- 整個系統配置靈活，用戶可在一定范圍內自行更換試樣尺寸，摩擦片的種類；
- 可選更小量程的傳感器，用于小的軸向荷載和扭矩試驗；
- 軸向壓力和扭矩的自動過載保護；
- 使用內置傳感器進行軸向力控制，使用編碼器進行軸向位移控制，也可升級為外部LVDT位移測量與閉環控制；
- 軸向加載的力控制迅速且精度高；可升級為環剪儀。
