空心圓柱扭剪儀(HCA)
發布者：admin 發布時間：2020-06-15 00:09

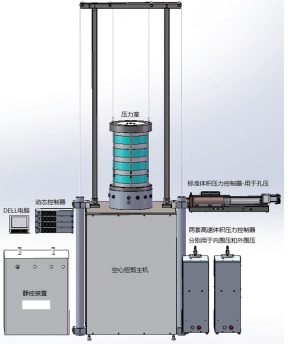

空心圓柱扭剪儀 是全自動化控制的多功能試驗設備，通過伺服電機可以獨立的控制軸向力、扭矩、內圍壓、外圍壓、反壓。能夠模擬大多數動靜態應力應變路徑試驗，包括平面應變、剪切、主應力旋轉、真三軸等。最大頻率5Hz，通過主研發的巖土綜合測試軟件Smartlab實現自動化試驗，用戶還可以自定義試驗。
可選參數
圍壓、反壓
1MPa、2MPa、3MPa、4MPa
軸向力：
10kN,20kN
試樣尺寸:
外徑100mm，內徑60mm，高度200mm
主要特性
- 系統采用伺服電機控制，低噪音、低污染、輕便小巧，免維護，可直接應力/應變控制；
- 可獨立控制軸壓、扭矩、外圍壓、內圍壓和孔壓，實現復雜應力條件循環測試；
- 能夠進行軸向、扭剪以及圍壓三向耦合的靜態和動態加載；
- 扭轉角度：±45°，扭轉頻率：5Hz，扭轉荷載：100Nm；
- 硬件配置靈活，軸向力大小、圍壓、反壓范圍、試樣大小可根據用戶要求進行配置；
- 可進行動態扭剪試驗、動態三軸試驗、標準測試模塊（U-U，C-U，C-D，應力路徑）；
- Geotechnical SmartLab測試軟件可以預先定義載荷步，全自動執行整個實驗過程；
- 每個硬件都可拆分，配有獨立的軟件以及供用戶二次開發的驅動庫；
- 力、位移、扭轉角、壓力、體積自動過載保護
- 可升級為動態內、外圍壓，彎曲元試驗，局部應變測量試驗等
