共振柱試驗系統 (RCA)
發布者：admin 發布時間：2020-06-15 00:10

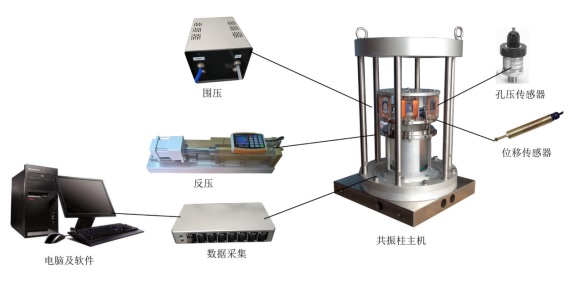

共振柱試驗系統RCA是采用一端固定，另一端自由振動的方式來測試土體的共振頻率。它通過特斯拉線圈構建的電磁驅動系統使試樣的自由端產生扭轉或彎曲的強迫振動，通過加速度傳感器測得不同頻率下被測試樣的振動響應，從而得到頻響曲線，以及第一階模態頻率。系統由壓力室、特斯拉線圈激振控制器、功放、電荷放大器、氣壓控制器、體積壓力控制器、八通道采集儀、軟件及電腦組成。
可選參數
壓力
圍壓：1MPa,反壓1MPa，孔壓1MPa
激振頻率：
扭轉最大350Hz,彎曲最大200Hz
試樣尺寸:
直徑50mm，高度100mm
主要特性
- 傳感器：安裝LVDT傳感器和孔壓傳感器可以監測土樣的狀態。
- 電荷放大器：用于加速度傳感器的信號放大，靈敏度分級可調。
- 標定：提供標準的質量塊和標定試樣。
- 軟件功能：可實現扭轉共振頻率測試、彎曲共振頻率測試、扭轉阻尼測試、彎曲阻尼測試
- 掃頻采用粗掃和精掃結合
- 采用衰減法進行阻尼測試
- 反壓體積和壓力過載自動保護
- 壓力室底部預留多個通道可用于后期試驗擴展
