動三軸系統 (DTS)
發布者：admin 發布時間：2020-06-15 00:11
系統介紹

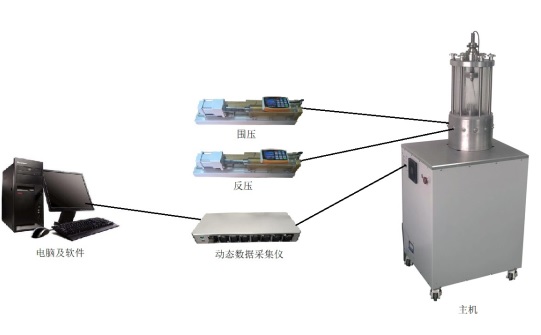

動三軸取代了傳統的反力架式軸向加載方式，采用獨特的下加載式施加軸壓。將三軸壓力室與軸向動力作動器合為一體。該系統可以對試樣進行力/應變循環加載，同時監測試樣孔隙水壓力的變化。它由主機、圍壓控制器、反壓控制器、動態數據采集儀、水下荷重傳感器、孔壓傳感器、Geotechnical Smart Lab軟件、電腦等組成。它可以完成標準的巖土動三軸試驗，常規三軸試驗（例如U-U，C-U，CD，多級，應力路徑等）。
可選參數
系統量程
5Hz/10 kN(其他量程可選)
荷載傳感器
1kN,2kN,5kN,10kN,20kN,40kN
試樣尺寸:
38mm，50mm，100mm
39.1mm，61.8mm，101mm
主要特性
- 可以進行標準動三軸試驗以及標準三軸測試（U-U，C-U，C-D，應力路徑）；
- 軸向動荷載驅動形式：動態伺服電機；
- 量程：5Hz/10kN（或其他更大量程可選）
- 精度：位移精度0.07%FS（滿量程100mm），力精度0.1%FS（滿量程10kN）
- 動態試驗波形：正弦波、方波、三角波以及用戶自定義波形
- 具有自動的軸向力、軸向位移、圍壓、反壓過載保護功能；
- 主機自帶十二通道環，可以升級為非飽和土、彎曲元、局部應變測量試驗。
- 壓力室上方為完全開放式操作空間，便于安裝試樣；
- 壓力室?guī)в凶赃m應圍壓補償裝置，用于補償加載桿進出壓力室引起的圍壓變化；
