商業型動三軸系統 (ELDTS)
發布者：admin 發布時間：2020-06-15 00:11

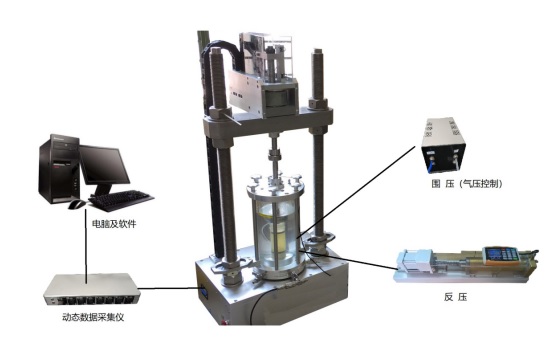

商業型動三軸系統用于室內巖土的動三軸試驗，該系統可以對試樣進行力/應變循環加載，同時監測試樣孔隙水壓力的變化。它由動態主機、壓力室、圍壓控制器、反壓控制器、動態數據采集儀、動態荷載架、水下荷重傳感器、孔壓傳感器、Geotechnical Smart Lab軟件、電腦等組成。它可以完成標準的巖土動三軸試驗，常規三軸試驗（例如U-U，C-U，CD，多級，應力路徑等）。
可選參數
系統量程
5Hz/10kN
荷載傳感器
1kN,2kN,5kN,10kN
試樣尺寸:
38mm，50mm，100mm
39.1mm，61.8mm，101mm
主要特性
- 可以進行標準動三軸試驗以及標準三軸測試（U-U，C-U，C-D，應力路徑）；
- 軸向動荷載驅動形式：動態伺服電機；
- 量程：5Hz/10kN（或其他更大量程可選）；
- 精度：位移精度0.07%FS（滿量程100mm），力精度0.1%FS（滿量程10kN）
- 反壓和圍壓精度高，例如：控制2 MPa的壓力，波動小于0.2kPa；
- 動態試驗波形：正弦波、方波、三角波以及用戶自定義波形
- 具有自動的軸向力、軸向位移、圍壓、反壓過載保護功能；
- 不需要液壓源裝置(ELDyn適用于 ASTM D3999和ASTM D5311標準）；
- Geotechnical SmartLab測試軟件可以預先定義載荷步，全自動執行整個實驗過程。
